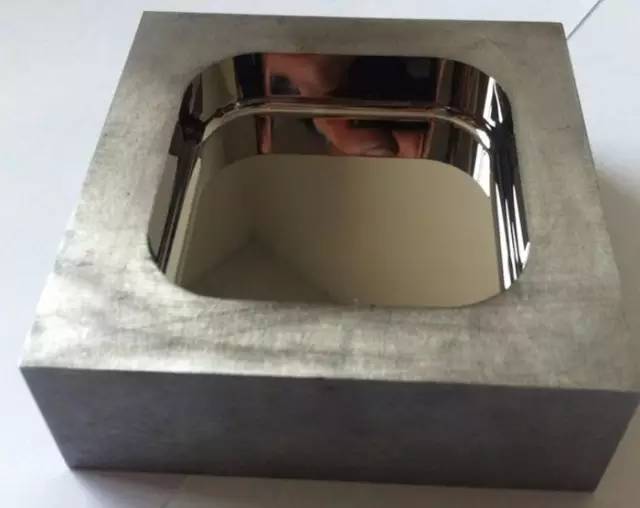

钻石|如何将模具型腔抛光成高亮镜面？机械

文章图片

文章图片

在模具制造过程中，模具的成形部位往往需要进行表面抛光处理。掌握好抛光技术，可提高模具质量和使用寿命，进而提高产品质量。

01、模具抛光方法及工作原理
模具抛光通常使用油石条、羊毛轮、砂纸等，使材料表面发生塑性变形而去掉工件表面凸出部得到平滑面，一般以手工操作为主。表面质量要求高的可采用超精研抛的方法，超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。抛光可达到Ra0.008 μm的表面粗糙度。

02、模具抛光常用的工具及规格类别
1）模具抛光常用的工具有：砂纸，油石，绒毡轮，研磨膏，合金锉刀，钻石磨针，竹片，纤维油石，圆转动打磨机。
2）砂纸：150# ， 180# ， 320# ， 400# ， 600# ， 800# ， 1 000# ， 1 200# ， 1 500#；
3）油石：120# ， 220# ， 400# ， 600#；
4）绒毡轮：圆柱形，圆椎形，方形尖嘴；
5）研磨膏：1#（白色） 3#（黄色） 6#（橙色） 9#（绿色） 15#（蓝色） 25#（褐色） 35#（红色） 60#（紫色）；
6）锉刀：方，圆，扁，三角及其他形状；
7）钻石磨针：一般为3/32柄或1/8柄，有圆波形，圆柱形，长直柱形，长圆椎形；
8）竹片：各式形状适合操作者及模具形状而造，作用是压着砂纸，在工件上研磨，达到所要求的表面粗糙度；
9）纤维油石：200#（黑色） 400#（蓝色） 600#（白色） 800#（红色）
【钻石|如何将模具型腔抛光成高亮镜面？】03、抛光的工艺过程
（1）粗抛
精铣、电火花加工、磨削等工艺后的表面可以选择转速在35 000～40 000 r/min的旋转表面抛光机进行抛光。然后是手工油石研磨，条状油石加煤油作为润滑剂或冷却剂。使用顺序为180#→240#→320#→400#→600#→800#→1 000# 。
（2）半精抛
半精抛主要使用砂纸和煤油。砂纸的号数依次为：400#→600#→800#→1000#→1200#→1500# 。实际上#1500砂纸只用适于淬硬的模具钢（52HRC以上），而不适用于预硬钢，因为这样可能会导致预硬钢件表面损伤，无法达到预期抛光效果。
（3）精抛
精抛主要使用钻石研磨膏。若用抛光布轮混合钻石研磨粉或研磨膏进行研磨，则通常的研磨顺序是9 μm（1 800#）→6 μm（3 000#）→3 μm（8 000#）。 9 μm的钻石研磨膏和抛光布轮可用来去除1 200#和1 50 0#号砂纸留下的发状磨痕。接着用粘毡和钻石研磨膏进行抛光，顺序为1 μm（14 000#）→1/2 μm（60 000#）→1/4 μm（100 000#）。

（4）抛光的工作环境
抛光过程应分开在两个工作地点完成，即粗磨加工地点和精抛加工地点分开，而且要注意清洗干净上一道工序残留在工件表面的砂粒。一般从用油石到1200#砂纸完成后粗抛光后，工件需转到无尘间进行抛光，确保空气中无灰尘微粒粘在模具表面。精度要求在1 μm以上（包括1 μm）的抛光工艺在清洁的抛光室内即可进行。若进行更加精密的抛光则必需在绝对洁净的空间，因为灰尘、烟雾，头皮屑和口水沫都有可能报废高精密抛光表面。抛光工艺完成后工件表面要做好防尘保护工作。当抛光过程停止时，应仔细去除所有研磨剂和润滑剂，保证工件表面洁净，随后应在工件表面喷淋一层模具防锈涂层。
